Волноводные уровнемеры

бесконтактная микроволновая технология измерения уровня

закрыть
Описание

Волноводные уровнемеры Vegaflex предназначены для измерения уровня жидких и сыпучих продуктов, а также границы раздела фаз (или межфазного уровня) в колонках и опускных трубах.

На показания прибора не влияют значения давления, температуры и плотности среды, поэтому датчики могут применяться в технологических процессах с большим содержанием пыли или густой пены, при недостаточности отраженного сигнала от продукта.

Настройка уровнемера выполняется с программой-помощником, что значительно упрощает ввод в эксплуатацию и дальнейшее использование.

Принцип измерения

Принцип измерения волноводных уровнемеров



Принцип действия волноводного уровнемера похож на бесконтактный. Датчик устанавливается сверху резервуара. Измерительный зонд, или волновод, находится внутри емкости и соприкасается с продуктом. Вдоль всей поверхности зонда проходят высокочастотные микроволновые импульсы, которые, отражаются от поверхности среды.  Время за которое прибор отправляет и принимает обратно сигнал, пропорционально уровню продукта.

Волноводный датчик является одним из примеров рефлектометрии во временном диапазоне (TDR). Датчик TDR детектирует отражения вдоль проводника - в данном случае измерительного зонда датчика, проводящего высокочастотный импульс.

конструктивные особенности

В волноводных уровнемерах VEGAFLEX электромагнитный импульс передается по измерительному зонду – волноводу. В качестве него могут использоваться металлический стержень, трос или "коаксиальная конструкция" - стержень, размещённый внутри экранирующей трубки.

  • Коаксиальный зонд применяется на чистых жидких, не склонных к образованию отложений, продуктах. Прибор может быть установлен на высоких монтажных патрубках, в подземных емкостях, а так же в непосредственной близости к стенке резервуара или его внутренним конструкциям, способным создать помехи измерению в случае применения обычного неэкранированного зонда.
  • Для циркуляции измеряемой среды в зонде делают равномерную перфорацию по всей длине, а для беспрепятственного сообщения с уровнем в емкости - одно отверстие в верхней части. Подобные исполнения позволяют выполнять измерения в сложных условиях, например, сильное волнение поверхности, кипение, вспенивание и т.д.
  • Тросовые или стержневые зонды изготовлены без покрытия, при необходимости, их длину можно откорректировать на месте.

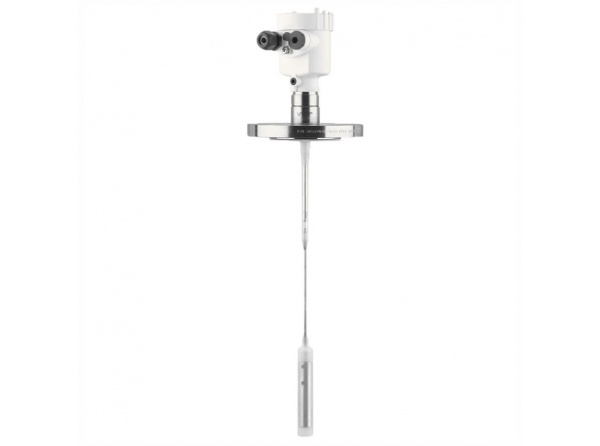

Микроволновой уровнемер VEGAFLEX 81

Измерение уровня и раздела фаз жидкостей

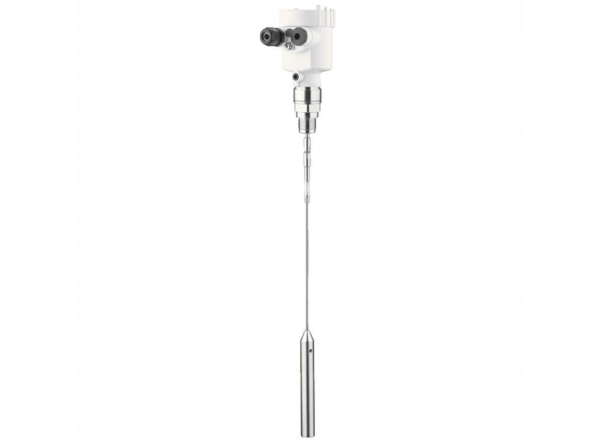

Микроволновой уровнемер VEGAFLEX 83

Уровень и раздел фаз агрессивных жидкостей, гигиенические применения

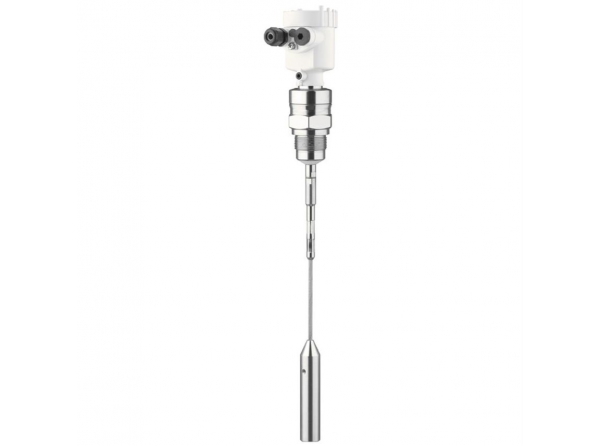

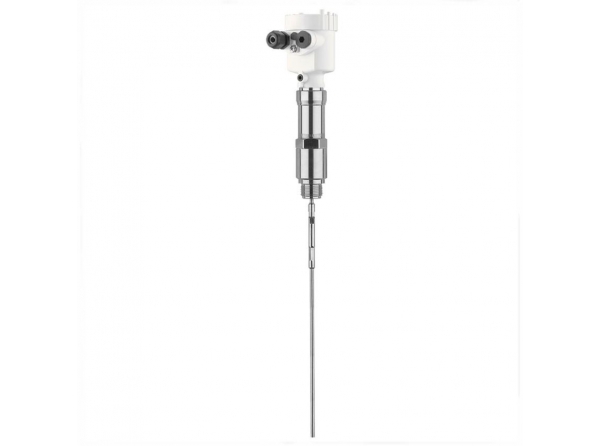

Микроволновой уровнемер VEGAFLEX 86

Измерение уровня и раздела фаз в экстремальных условиях
