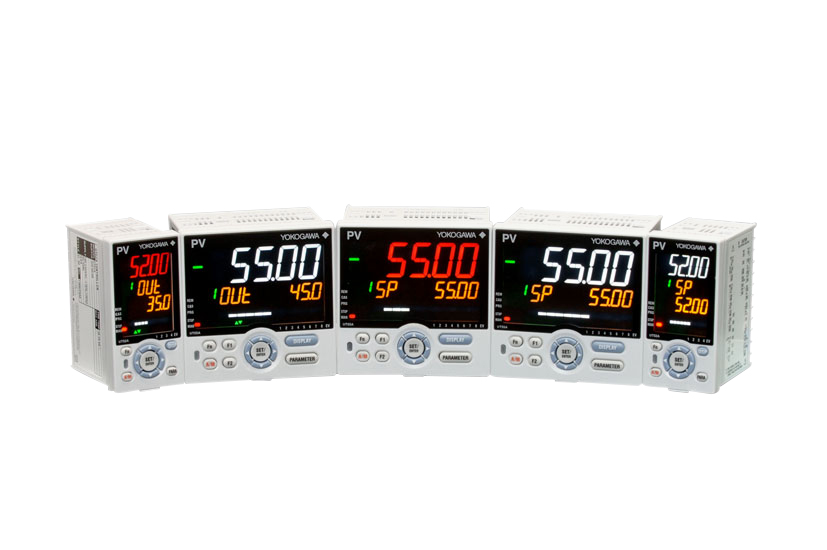

Контроллеры температуры UT55A и UT52A используют легко читаемый 14-сегментный большой цветной ЖК-дисплей, а также клавиши навигации, что значительно расширяет возможности мониторинга и управления. Функция последовательности лестниц включена в стандартную комплектацию. Небольшая глубина контроллера помогает сэкономить место на приборной панели. UT55A / UT52A также поддерживает открытые сети, такие как связь Ethernet.
ОСОБЕННОСТИ:
• большой цветной ЖК-дисплей с возможностью прокрутки текста;
• различные режимы управления (одноконтурный, каскадный, управление с переключением PV, с удержанием PV, автоселектор и др.);
• встроенные алгоритмы управления (ПИД-регулирование, двухпозиционное регулирование, нагрев/охлаждение, выборочное ПИ-регулирование, упреждающее регулирование и др.);
• два независимых контура управления (только для 75);
• программирование с помощью релейно-контактной логики (Ladder Diagram), синхронизация с ПИД и свободно программируемые дискретные входы/выходы (до 8 и 18 DO);
• использование нечеткой логики для улучшения качества регулирования (подавление перерегулирования и рысканья);
• универсальные входные и выходные сигналы;
• настройка и конфигурирование устройства может осуществляться без подачи питания на прибор с помощью ПО 50A;
• компактные размеры.
ВХОД ПЕРЕМЕННОЙ ПРОЦЕССА (PV):
• тип входа: 1 универсальный вход (TC, RTD, DCA, DCV);
• погрешность ±0,1 % от диапазона.
ПЕРИОД УПРАВЛЕНИЯ:
• 50 мс;
• 100 мс;
• 200 мс.
ОТОБРАЖЕНИЕ PV И УСТАВКИ (SV):
• численное значение (5 разрядов);
• гистограмма.
УПРАВЛЯЮЩИЙ ВЫХОД (MV):
• тип: релейный, импульс напряжения, ток;
• алгоритм: двухпозиционный (ПУСК / СТОП), ПИД (непрерывный, пропорционально-временной), нагрев / охлаждение, пропорционально-позиционный.
ДИСКРЕТНЫЕ ВХОДЫ:
• UT-55A: 3 (станд.), 9 (макс);
• UT-52A: 3 (станд.), 9 (макс).
ДИСКРЕТНЫЕ ВЫХОДЫ:
• UT-55A:
количество: 3 (станд.), 18 (макс);
функция: верх. предел PV, нижн. предел PV, верх. предел отклонения и др.;
• UT-52A:
количество: 3 (станд.), 5 (макс);
функция: верх. предел PV, нижн. предел PV, верх. предел отклонения и др.
РЕТРАНСЛЯЦИОННЫЙ ВЫХОД:
• количество: 1;
• тип: 4–20 мА (PV, SV, OUT и др.).
ДОПОЛНИТЕЛЬНЫЕ АНАЛОГОВЫЕ ВХОДЫ (ОПЦИЯ):
• UT-55A:
количество: 1 или 3;
тип: 1–5 В и др.;
• UT-52A:
количество: 1;
тип 1–5 В и др.
ПИТАНИЕ ВНЕШНЕГО КОНТУРА:
• 1 точка -15 В пост. тока (вместо ретрансляционного выхода);
• 1 точка - 21,6 ~28,0 В пост. тока (опция).
РЕЛЕЙНО-КОНТАКТНЫЕ СХЕМЫ (LADDER DIAGRAM):
• количество шагов: 500 (макс.);
• команды: 13 базовых, 73 дополнительных.
СВЯЗЬ (ОПЦИЯ):
• UT-55A:
количество портов: 1 или 2;
тип: RS-485, Ethernet, открытые сети (CC-Link, DeviceNet, PROFIBUS-DP);
• UT-52A:
количество портов: 1;
тип: RS-485.
НАПРЯЖЕНИЕ ПИТАНИЯ:
• 100-240 В перем. тока (+10%, -15%);
• 24 В постоянного тока / переменного тока (+10%, -15%) (опция).
ПОТРЕБЛЯЕМАЯ МОЩНОСТЬ:
• UT-55A: макс. 18 ВА (7 Вт);
• UT-52A: макс. 15 ВА (6 Вт).
ПЕРЕДНЯЯ ПАНЕЛЬ:
• пыле- и влагозащищенная (IP56).
МАССА:
• макс. 0,5 кг.
ГАБАРИТЫ:
• UT-55A - 1/4 DIN;
• UT-52A - 1/8 DIN.
