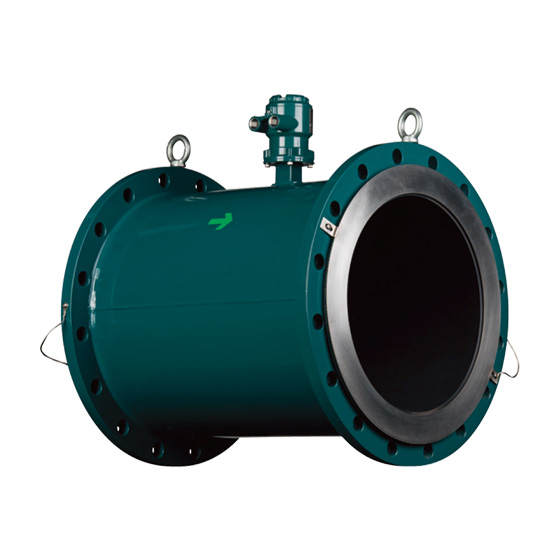

ADMAG AXW — электромагнитные расходомеры большого и сверхбольшого размеров, предназначенные для высокоточных измерений на трубопроводах с большими диметрами.
ИЗМЕРЯЕМАЯ СРЕДА:
• жидкость;
• пульпа проводимостью от 20 мкСм/см.
ДИАМЕТР УСЛОВНОГО ПРОХОДА:
• DN500…1800.
ДАВЛЕНИЕ СРЕДЫ:
• -0,1 до 1 МПа (в зависимости от DN).
ТЕМПЕРАТУРА СРЕДЫ:
• - 10... 120 °C (в зависимости от DN).
ПОГРЕШНОСТЬ:
• ±0,35% от текущего значения.
МАТЕРИАЛЫ:
• футеровка: ПТФЭ, полиуретан, резина;
• электрод: нержавеющая сталь, Hastelloy С.
ИЗМЕРЯЕМАЯ СРЕДА:
• жидкость;
• пульпа.
ПАРАМЕТРЫ ИЗМЕРЯЕМОЙ СРЕДЫ:
• температура: -10…+120°С;
• давление: -1,0…1 МПа;
• электропроводность:
≥20 мкСм/см (DN1000 и менее);
≥50 мкСм/см (DN1100 и более);
• скорость потока: ≤10 м/с.
ИЗМЕРЯЕМЫЕ ВЕЛИЧИНЫ:
• текущий объемный расход;
• суммарный объемный расход.
ПРЕДЕЛЫ ИЗМЕРЕНИЯ:
зависят от диаметра условного прохода:
• 0…71 м3/ч /…/0…91608 м3/ч.
ПОГРЕШНОСТЬ ИЗМЕРЕНИЙ:
• до ±0,35% измеряемой величины (DN1000 и менее);
• до ±0,5% измеряемой величины (DN1100 и более).
ДИАМЕТР УСЛОВНОГО ПРОХОДА:
• DN500…1800.
ВЫХОДНЫЕ СИГНАЛЫ ПРИ РАБОТЕ СО ВТОРИЧНЫМ ПРЕОБРАЗОВАТЕЛЕМ AXFA11:
• аналоговый 4-20 мА (+BRAIN-протокол, опция);
• дискретный: конфигурируемый – импульсный/частотный, выход сигнализации.
НАПРЯЖЕНИЕ ПИТАНИЯ ПРИ РАБОТЕ СО ВТОРИЧНЫМ ПРЕОБРАЗОВАТЕЛЕМ AXFA11:
• переменного тока 24В, 50 Гц/ 100…240В, 50 Гц;
• постоянного тока 24В/ 100…120В;
• потребляемая мощность: 20 Вт.
ТЕМПЕРАТУРА ОКРУЖАЮЩЕЙ СРЕДЫ:
• -10…+60 °С.
МАТЕРИАЛЫ КОНСТРУКЦИЙ, КОНТАКТИРУЮЩИЕ С ИЗМЕРЯЕМОЙ СРЕДОЙ:
• футеровка: ПТФЭ, натуральный твердый каучук, натуральный мягкий каучук, полиуретан;
• электроды заземления: нержавеющая сталь, Hastelloy С
СОЕДИНЕНИЕ С ПРОЦЕССОМ:
• фланцевое по DIN PN10 и ANSI Class 150
ПЫЛЕВЛАГОЗАЩИЩЕННОСТЬ:
• IP67
• IP68 (погружное исполнение).
