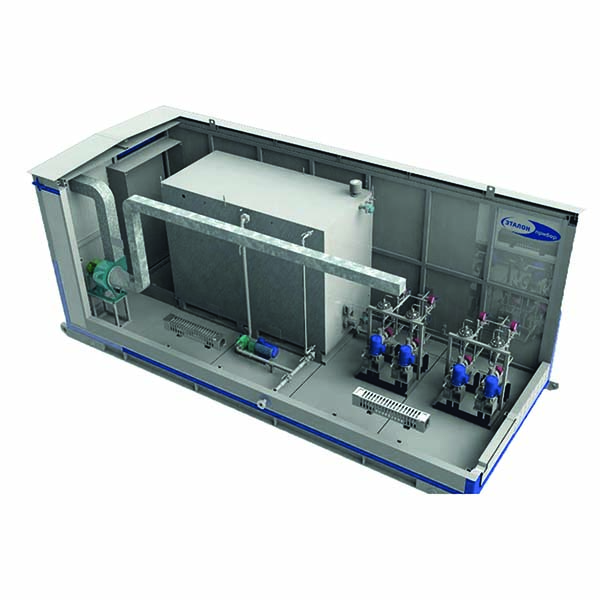

Блок дозирования реагента предназначен для дозированного ввода жидких деэмульгаторов, ингибиторов коррозии, ингибиторов солеотложений, ингибиторов парафиноотложений.
ОБЪЕКТЫ:
• трубопроводы промысловой системы;
• нефтяные и газовые скважины.
ЭФФЕКТ ПРИМЕНЕНИЯ:
• внутритрубопроводная деэмульсация нефти;
• защита трубопроводов и оборудования от коррозии, образования солей, парафинов и гидратообразований.
КЛИМАТИЧЕСКИЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ ОБОРУДОВАНИЯ:
• абсолютная минимальная температура воздуха: -60 °С;
• абсолютная максимальная температура воздуха: +40 °С;
• сейсмичность района строительства: 6 баллов.
РАСПОЛОЖЕНИЕ ОБОРУДОВАНИЯ:
• надземное, на открытой площадке.
КЛИМАТИЧЕСКОЕ ИСПОЛНЕНИЕ ПО ГОСТ 15150-69:
• ХЛ1;
• У1;
• УХЛ1.
ДАВЛЕНИЕ РАБОЧЕЕ (ИЗБ.):
• до 40 МПа.
НОМИНАЛЬНЫЙ ДИАМЕТР ТРУБОПРОВОДА:
• по требованию.
УРОВЕНЬ ОТВЕТСТВЕННОСТИ СООРУЖЕНИЯ:
• повышенный.
КАТЕГОРИЯ ПО СП 12.13130.2009:
• АН.
1. НАСОСЫ-ДОЗАТОРЫ ДЛЯ ЗАКАЧКИ РЕАГЕНТА:
(герметичные, для микрорасхода и другие)
• Ареопаг;
• ТМЗ;
• Свесский насосный;
• аналоги
2. РАСХОДОМЕРЫ:
• Yokogawa;
• аналоги.
3. ДАТЧИКИ ДАВЛЕНИЯ, ТЕМПЕРАТУРЫ:
• Yokogawa;
• аналоги.
4. МАНОМЕТРЫ:
• WIKA;
• аналогичные производители.
5. ДАТЧИК ЗАГАЗОВАННОСТИ:
• СГОЭС;
• ГСМ-05;
• ДГС-ЭРИС;
• аналоги.
6. СИГНАЛИЗАТОР ЗАГАЗОВАННОСТИ СВЕТОВОЙ И СВЕТОЗВУКОВОЙ ПАСВ:
• ВЭЛАН.
7. МЕРНАЯ ЕМКОСТЬ
8. УРОВНЕМЕР:
• Vega;
• аналоги.
9. УКАЗАТЕЛЬ УРОВНЯ БАЙПАСНЫЙ:
• Каскад.
10. СИГНАЛИЗАТОР УРОВНЯ:
• Yokogawa;
• аналоги.
11. ПОДОГРЕВАТЕЛИ РЕАГЕНТА:
• ТЭН;
• аналоги
12. БЛОК АВТОМАТИКИ СО ШКАФОМ УПРАВЛЕНИЯ:
• контроллеры Siemens;
• контроллеры B&R;
• контроллеры Гидроматик;
• аналоги.
13. ЗАПОРНО-РЕГУЛИРУЮЩАЯ АРМАТУРА ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ:
• в соответствии с ТЗ.
14. ЕМКОСТЬ:
• в соответствии с ТЗ.
